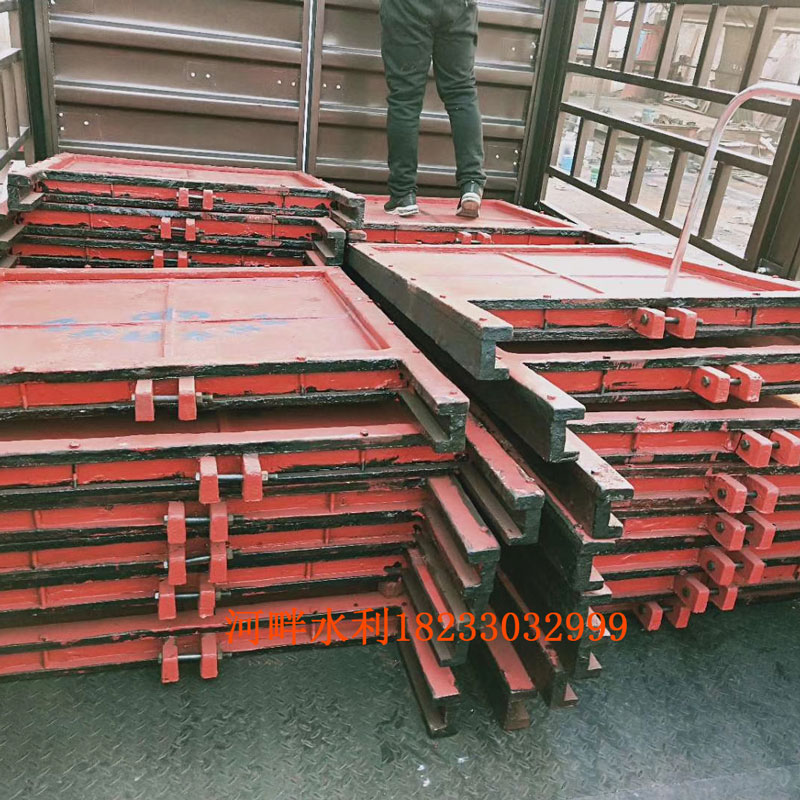

鑄鐵鑲銅閘門選購首先要選用上裝式結構，在高壓、大口徑條件下減少了閥體本身的銜接螺栓，增強了閥門的可靠性且能克服體系自重對閥門正常作業的影響。明桿式鑄鐵鑲銅閘門其結構是由本設備手電兩用啟閉機、鑄鐵閘門(門框、門體、閘桿)楔緊設備、密封座、吊耳等部件組成。密封面上鑲有銅嵌條。鑄鐵鑲銅閘門最重要的就是門框、門體、閘桿，接下來主要講講門框和門體。

鑄鐵鑲銅閘門選購注意事項

　　a、門框——門框由鑄鐵整體澆鑄而成，以便鑲?cè)肭嚆~密封面。并經時效處理，具有足夠的斷面，以滿足使用要求。門框兩側自帶導槽，經精加工之后作門體升降的導軌;門框平面經龍門創及立車精加工并分別加工一道槽，以便鑲?cè)氡磴~密封面。按最大工作水頭15m設計，其抗拉、抗壓、抗剪強度的安全系數不小于5，所有結合面全部進行機械加工。 

鑄鐵鑲銅閘門選購注意事項

　　 b、門體——門體為整體鑄造的方形開板，并經時效處理，并應在迎水面自帶“井”字形的加強筋，以適應工作水壓的要求，加強筋的數量視閘門規格大小而定，一般間距為250～350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。閘門工作面平面度誤差<0.3mm，粗糙度誤差<3.2um。門體側向設滑塊，能較好的消除軌道不平造成的局部高壓帶來的各種危害。 門體上端設有吊耳，與門板連接，吊耳的受力點靠近門板中心線，吊耳為鑄鋼，門體與吊耳的兩接觸面經精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。按最大工作水頭設計，其抗拉、抗壓、抗剪強度的安全系數大于5，門體支承面及接觸面經機械加工。
